PH-855C7
彩色不銹鋼數位式玄關機
|
 |
PH-855C8
彩色不銹鋼數位式玄關機+易卡通 (EM 或 Mifare)
|
不銹鋼按鍵
面板-SUS316 |
PH-855C7 動化展示
電源:
DC 15V 600mA
消耗電流:
待機 25mA 動作
500mA
攝影機:
彩色1/3" Board Camera
解析度:
976 (H)x 496 (V)
水平解析度:
700 TV LINE
信號雜訊比:
More than 50db
影像圖素:
484,096 Pixels攝影機
最大視角:
92度
輔助照明:
4顆可見白光 LED材質: 不鏽鋼
安裝方式: 埋入式
尺寸:
含預埋盒: 325x120x80mm (含埋盒)
機器本體: 325x120x60mm
材數: 0.13 才
重量: 1.5 公斤(不含預埋盒)
安裝時需有埋盒
不鏽鋼按鍵背光
可儲存500筆開門密碼, 每筆可1至12位數
歐式格調 + 可將住戶英文名字記憶起來 |
不銹鋼按鍵
面板-SUS316 |
電源:
DC 15V 600mA
消耗電流:
待機 25mA 動作
500mA
攝影機:
彩色1/3" Board Camera
解析度:
976 (H)x 496 (V)
水平解析度:
700 TV LINE
信號雜訊比:
More than 50db
影像圖素:
484,096 Pixels攝影機
最大視角:
92度
輔助照明:
4顆可見白光 LED
材質: SUS304不鏽鋼
安裝方式: 埋入式
尺寸: 300x200x75mm (含埋盒)
材數: 0.25 才
重量: 2.9 公斤(不含預埋盒)
安裝時需有埋盒
不銹鋼之
按鍵 + 背光 + 面板
可儲存500筆開門密碼, 每筆可1至12位數
歐式格調 + 可將住戶英文名字記憶起來
內含易卡通接收器(EM 或 Mifare型式均可)
可儲存2,500張(可擴充至10,000張)易卡通之卡片
易卡通編輯方式為遙控型,方便使用
薄卡/厚卡(.18/.76cm)均可使用 |
|
PH-855C5
彩色鋁按鍵機
10戶按鍵型
|
|
PH-855K2
20戶鋁按鍵機
|
面板:鋁合金
內盒:SUS316不鏽鋼 |
1至10戶用門口按鍵機
電源:
DC 15V 600mA
消耗電流:
待機 25mA 動作
500mA
攝影機:
彩色1/3" Board Camera
解析度:
976 (H)x 496 (V)
水平解析度:
700 TV LINE
信號雜訊比:
More than 50db
影像圖素:
484,096 Pixels攝影機
最大視角:
92度
輔助照明:
4顆可見白光 LED
材質: 鋁合金髮線處理
安裝方式: 埋入式
尺寸:
325x120x80mm(含單埋盒)
325x120x85mm(含單明盒)
325x120x60mm(不含預埋盒)
材數: 0.13 才
重量: 1.5 公斤
需要預埋盒 |
 |
1至20戶用按鍵機 (配合855C5使用)
電源: 由855C5供應,1 到 20 戶用按鍵
按鍵有LED背光導引
材質: 鋁合金髮線處理
安裝方式: 埋入式
尺寸:
325x120x80mm(含單埋盒)
325x120x85mm(含單明盒)
325x120x60mm(不含預埋盒)
材數: 0.13 才
重量: 1.0 公斤
需要預埋盒 |
|
PH-855C15
彩色塑按鍵+易卡通
(EM 或 Mifare)
|
|
PH-855K3
8戶 塑按鍵機
|
已停產 |
電源:
DC 15V 600mA
消耗電流:
待機 25mA 動作
500mA
攝影機:
彩色1/3" Board Camera
解析度:
976 (H)x 496 (V)
水平解析度:
700 TV LINE
信號雜訊比:
More than 50db
影像圖素:
484,096 Pixels攝影機
最大視角:
92度
輔助照明:
4顆可見白光 LED
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 285x105x37mm
材數: 0.13 才
重量: 0.6 公斤
不需要預埋盒
含一個按鍵可當獨戶型使用或當呼叫管理員鈕內含易卡通接收器(EM
或 Mifare型式均可)
可儲存2,500張(可擴充至10,000張)易卡通之卡片
易卡通編輯方式為遙控型,方便使用
薄卡/厚卡(.18/.76cm)均可使用 |
已停產 |
1至8戶用按鍵機
(配合368C15使用)
電源: 由368C15供應, 8戶用按鍵
可加住戶名片紙
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 285x52x37mm
材數: 0.10 才
重量: 0.3 公斤
不需要預埋盒 |
|

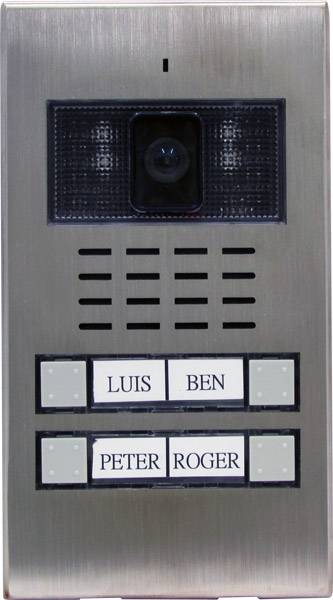

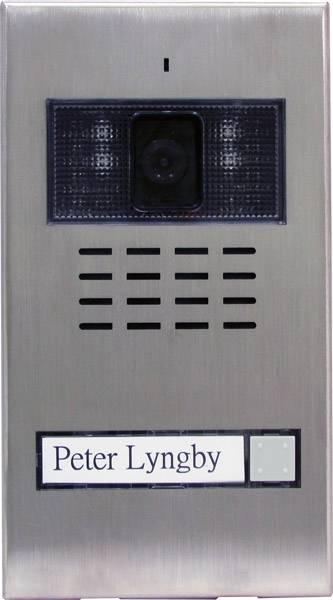

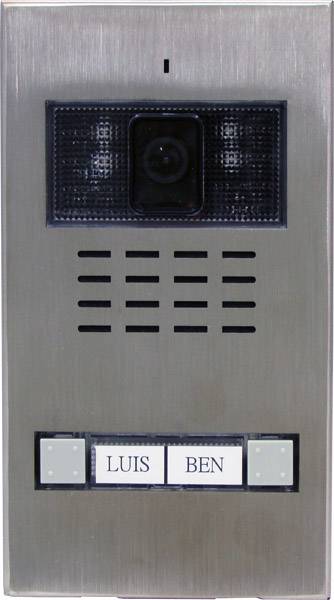

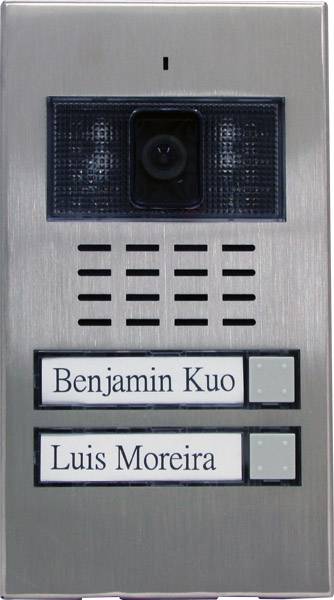

PH-855C10ss
彩色不銹鋼 玄關機
|
|
PH-855C10AL
彩色鋁 雙鍵
玄關機
|
一排兩戶
兩排兩戶
兩排四戶 |
可用於1戶到4戶
(安裝於戶外,須有雨遮)
電源:
DC 15V 600mA
消耗電流:
待機 25mA 動作
300mA
攝影機:
彩色1/3" Board Camera
解析度:
976 (H)x 496 (V)
水平解析度:
700 TV LINE
信號雜訊比:
More than 50db
影像圖素:
484,096 Pixels攝影機
最大視角:
92度
輔助照明:
4顆可見白光 LED
材質: SUS316不鏽鋼
安裝方式:
埋入式
尺寸:
182x100x55mm
露出: 14mm
材數: 0.07 才
重量: 0.5 公斤
需要預埋盒 |
 |
1至2戶用門口按鍵機
電源:
DC 15V 600mA
消耗電流:
待機 25mA 動作
300mA
攝影機:
彩色1/3" Board Camera
解析度:
976 (H)x 496 (V)
水平解析度:
700 TV LINE
信號雜訊比:
More than 50db
影像圖素:
484,096 Pixels攝影機
最大視角:
92度
輔助照明:
4顆可見白光 LED
材質: 鋁合金髮線處理
安裝方式: 埋入式
尺寸:
240x120x60mm
材數: 0.4 才
重量: 0.8 公斤
安裝時需有埋盒
鋁合金外殼, 背光名牌 |
|
PH-855C3AL
住戶小門口機
|
|
PH-855C11
住戶小門口機
|
 |
電源:
DC 15V 600mA
消耗電流:
待機 25mA 動作
300mA
攝影機:
彩色1/3" Board Camera
解析度:
976 (H)x 496 (V)
水平解析度:
700 TV LINE
信號雜訊比:
More than 50db
影像圖素:
484,096 Pixels攝影機
最大視角:
92度
輔助照明:
4顆可見白光 LED
材質: 鋁合金髮線處理
安裝方式: 埋入式
尺寸:
240x120x60mm
材數: 0.4 才
重量: 0.8 公斤
安裝時需有埋盒
鋁合金外殼, 背光名牌 |
 |
電源:
DC 15V 600mA
消耗電流:
待機 25mA 動作
300mA
攝影機:
彩色1/3" Board Camera
解析度:
976 (H)x 496 (V)
水平解析度:
700 TV LINE
信號雜訊比:
More than 50db
影像圖素:
484,096 Pixels攝影機
最大視角:
92度
輔助照明:
4顆可見白光 LED
安裝方式: 壁掛式
材質: ABS塑材
尺寸: 128X84X34
材數: 0.2 才
重量: 0.5 公斤 |
|
PH-855M7
7吋免提 室內機
|
|
PH-855Mi
4吋 影視 對講室內機
|
|
7吋免持聽筒對講影視室內機
電源:
DC15V
螢幕:
最新廣視角
彩色
7"液晶面板(16比9)
解析度:
800
X 3H X 480V dot
有效區域:
154.08(W)x86.58(H)(mm)
視角: 上:30度;下:60度;左/右:60度
呼叫鈴聲: 叮噹聲
有留言指示功能
耗電量: 待機 100mA. 操作中550mA
通信介面: 影像- 75Ω
1.0 Vpp
材質: 鋁合金面板+ABS塑材下蓋
安裝方式: 壁掛式
接線: 數位4訊號線＋1影像線+2 電源線
尺寸:
235/150/25
mm
包裝: 0.5 才
重量:
1.0 kg
壁掛式,不需要預埋盒 |
 |
4吋免持聽筒對講影視室內機
電源:
DC15V
螢幕:
最新廣視角
彩色4"液晶面板
解析度:
960HX234V dot
有效區域:
82.1(W)x61.8(H)mm
視角: 上:30度;下:60度;左/右:60度
呼叫鈴聲:
叮噹聲
有留言指示功能
耗電量: 待機 70mA. 操作中450mA
通信介面:
影像- 75Ω
1.0 Vpp
材質: ABS塑材
安裝方式: 壁掛式
接線:
數位4訊號線＋1影像線+2 電源線
尺寸: 170/130/35 mm
包裝: 0.3
才
重量: 0.5 kg
側蓋有三種顏色供選擇
選購品:
預埋盒, 桌上型支架 |
|
PH-855M35
3.5吋免持 室內機
|
|
|
 |
3.5吋免持聽筒對講影視室內機
電源:
DC15V
螢幕: 彩色- 3.5"TFT LCD面板
解析度:
430(H)*234(V) dot
視角: 上:30度;下:60度;左/右:60度
呼叫鈴聲:
叮噹聲
有留言指示功能
耗電量: 待機 40mA. 操作中350mA
通信介面:
影像- 75Ω
1.0 Vpp
材質: ABS塑材
安裝方式: 壁掛式
接線:
數位4訊號線＋1影像線+2 電源線
尺寸:
189/129/30
mm
包裝: 0.3
才
重量:
0.31kg |
|
|
|
PH-855Mg
純對講 免提 室內機
|
|
PH-855M3
純對 講聽 筒室內機
|
 |
免持聽筒對講室內機
電源: DC15V
呼叫鈴聲:
叮噹聲
有留言指示功能
耗電量:
待機70mA.操作中200mA.
接線:
數位4訊號線+2電源線
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 210X95X40 mm
包裝: 0.2
才
重量: 0.5 kg |
 |
聽筒式 對講室內機
電源: DC15V
呼叫鈴聲:
叮噹聲
有留言指示功能
耗電量:
待機70mA.操作中200mA.
接線:
數位4訊號線+2電源線
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 200X100X45 mm
包裝: 0.2
才
重量: 0.4 kg |
|
PH-NP
不銹鋼名牌板
|
|
PH-855CC
管理總機
|
 |
可加掛於各式玄關機旁
住戶住址及住戶代碼可書寫於此讓訪客一目了然的呼叫到住戶
尺寸與368C7相同
尺寸: 325x120x15mm
材質: SUS304不鏽鋼
安裝方式: 壁掛式 |
 |
具10區管制功能,
除可管制住戶, 也可管制大門
內建門狀態指示, 及系統使用指示
內建八位元6段數字顯示器
兩組, 上為接收顯示: 顯示呼叫管理總機之住戶碼; 下為撥出碼顯示, 已呼叫之住戶碼
內建15筆住戶碼記憶容量
可監看任一玄關機, 並且可驅動該玄關機之電鎖
可管制社區大門, 使社區大門玄關機呼叫住戶時,
皆僅能呼叫到管理總機
解碼: 可解出任一住戶碼
容量: 4,000戶
耗電量: DC15V-500mA
尺寸: 438寬x264深x160高mm
重量:
4 公斤
材質:
鋁合金髮線處理 |
|
PH-855VSB
樓層分配器
|
|
PH-VB8C
影像八分配器
|
 |
可分配1到5戶用影像/訊號
放大分配器
電源:
DC15V
耗電量:
200mA
輸出供應1至5戶
每個VSB有6個輸出端子,一個主線入, 一個主線出
材質: ABS塑材
安裝方式: 壁掛式
尺寸:
(L)107mm/(W)180mm/(H)48mm
重量: 0.5 kg
材數: 0.03' |
 |
可分配1到8戶用
影像 放大分配器
電源: DC15V/ 200mA
輸入(主線輸入): 1個兩線式Wafer聯接座
分歧(主線輸出): 1個兩線式Wafer聯接座
輸出: 8個兩線式Wafer聯接座
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 80X55X55 mm |
|
PH-CSD
系統整合器
|
|
電源供應 使用說明
|
 |
PH-CSD為負責三方
(管理台/玄關機/VSB)
之通訊交換中心
電源: DC15V輸入
每個CSD可接 4 個門口機
多種接線法
耗電量: DC15V-300mA
材質: ABS塑材
安裝方式: 壁掛式
尺寸:
(L)107mm/(W)180mm/(H)48mm |
電源供應 使用說明:
1.
電源輸入 對講機、分配器…等器材之直流電壓必須確保
≧ DC14
否則系統會非常不穩定。所以如有這種情況發生時，必需：
A.
把直流電輸送線加粗
B.
把 電源供應器
移到各類器材更接近的地方， 直流電會因為傳送方式異常而產生非常大的電壓降。
2.
電源供應器內建輸出短路保護裝置，如有輸出短路，必須待移除短路電路後，電源供應器
冷卻後自動恢復。
3. 電源供應器
僅可使用於室內接線箱。 |
|
PH-P7a
DC15V/1.5A電源供應器
|
|
PH-P8 DC15V/5A電源供應器
|
1.5安培 |
電源: AC100-240V 47-63HZ
輸出: DC
15V /
1.5A 輸出
安裝方式:
歐式Din Rail 壁掛式
材質: ABS塑材
尺寸: 105x55x36 mm
重量: 0.115kg
可分離式AC /
DC 聯接線端子台
LED燈(輸出指示)不亮即為保險絲斷或無電源
保險絲不必猜拆除上蓋即可更換
重量輕(115公克),
體積小(54x102x36mm).輕薄短小好存放
AC 突波保護 |
5.0安培 |
電源:
AC 85-264V 47-
63 HZ
輸出:
必須
≦5A /15VDC
安裝方式: 壁掛式/置放式
材質:
鋁合金網狀外殼
尺寸:
170X97X40 mm
重量:
0.6 kg
端子台接線方式
LED燈(輸出指示)不亮即為保險絲斷或無電源
AC 突波保護 |
|
PH-P8a
DC15V/2.4A電源供應器
|
|
PH-P9
DC15V/6A電源供應器
|
2.4安培 |
電源:
AC110/230V
輸出:
DC 15V /
2.4A
輸出
安裝方式: 壁掛式
材質: 鋁擠外殼
尺寸:
150x82x39 mm
重量: 350g
|
6.0安培 |
供應室內機電源用
電源: AC 110V
輸出: 4組DC 15V 共
6 安培 輸出
材質: 鋁合金網狀外殼
安裝方式: 壁掛式/置放式
尺寸: 170X97X40 mm
重量: 0.6 kg
可分離式AC / DC 聯接線端子台
LED燈(輸出指示)不亮即為保險絲斷或無電源
AC 突波保護 |
|
|
|
|
|
|
